史上最全的自动气象站安装、维护、使用说明手册 （一）自动气象站的安装
发布日期：2017-09-13
一、概述FAMEMS MRE六要素自动气象站是方大天云公司依据多年气象行业经验和地面气象观测规范，针对地面气象环境常规要素定点监测设计的一款智能化、高性能自动站。
二、六要素自动气象站安装要求
1、地面气象观测场
根据观测资料应具有一定要素代表性和下垫面稳定性的原则，陆地区域气象观测站设置地面保持自然平整的观测场地，不得设置在建筑物上面；在浮标、石油平台等特殊条件下，可不设置观测场。
2、观测场围栏
从安全防护和行业标志角度出发，自动气象站的观测场地设置坚固、稀疏、美观的围栏，其高度可根据安全防护和与周边环境相协调为宜；围栏外侧应设立观测场受法律保护的警示牌。
3、仪器基础
风、温湿度、降水等观测仪器和设施都应按照图纸制作混凝土基础。
4、地下管道
观测场内和连接到建筑物中的仪器缆线、电力电源缆线进行地下掩埋敷设，并在每个仪器位置设置分线井。
5、接地与防雷工程
应参照《气象台（站）防雷技术规范》要求，建设观测场和仪器设施的接地和防雷工程。
观测场有风杆时，风杆上设置与风杆相绝缘的避雷针，其引下线沿风杆顶端有绝缘子的固定斜拉线入地，并与观测场地网做电气连接，避雷针引下线入地位置必须单独制作垂直地体；雷电频繁地区尽量在风杆北侧或西侧3米以外制作单独的接闪器和垂直接地体。
观测场内所有仪器塔架、仪器支架、仪器外壳等全部金属设施与观测场地网做电气连接，其接地线从仪器基础外部入地，并不得与避雷针的引下线在接地体上共点。
与自动气象站相连接的公共电力电源的输入端、公网通信线路的输出端必须配接性能良好的电涌保护器。

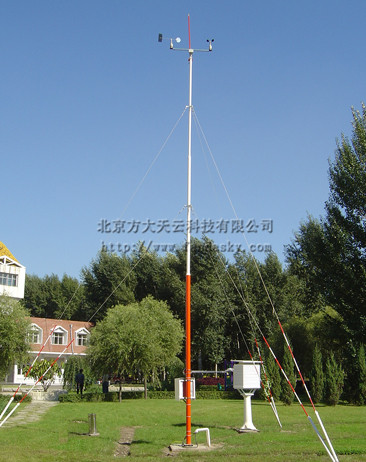

三、观测场仪器布局和安装
1、仪器间距
仪器之间南北间距不小于2米，东西间距不小于2米；仪器距围栏不小于2米。
2、信号线防护
风向、风速、温湿度、降水仪器的信号缆线都需采用铝塑管防护，从仪器水泥基础内送入地下，与数据采集器连通。
3、温湿度传感器
当气温、相对湿度传感器安装在百叶箱内时，传感器位于百叶箱内水平面的中心线上；传感器的感应部分需朝向地面，距观测场地面的高度为1.5米。
当气温、湿度传感器安装在防辐射罩内时，须采用长度1.2米以上的横臂讲防辐射罩悬挂在横臂的一端，横臂的支撑杆（风杆或专用杆）位于正北侧；当安装在风杆上时，自动气象站数据采集器位于风杆的北侧，传感器位于风杆的正南方向。
4、雨量传感器
雨量传感器需制作顶面尺寸为30cm*30cm的混凝土基础；承水器口缘距观测场地面的高度为70cm，高度不足部分用水泥基础找齐。
